背景介紹：

上海XX企業是專業從事機械自動化綜合控制設備設計、制造和安裝服務的小型制造企業。企業IT環境主要分為設計環境和辦公環境，其中設計環境由設計工作站、PDM服務器、設計文檔加密服務器構成，辦公環境則包括辦公PC及OA服務器。

（1）設計環境主要服務于設計人員，設計人員工作站采用了Autodesk解決方案，包括Inventor專業3D設計軟件和Vault設計數據跟蹤協作管理軟件。為滿足運行Inventor的高硬件配置要求，同時又能夠靈活調整硬件配置以符合不同設計工種的設計運算需求和軟件升級需求，企業采用了租借工作站的方式。Vault軟件和加密服務軟件則運行在1臺Dell r730服務器上。

（2）辦公環境支撐非設計人員需求，包括辦公PC及OA平臺軟件，OA軟件運行在1臺Dellr430服務器上。

此外，該企業目前文件備份和恢復方案使用的是TS-421 NAS系統，加密后的設計文檔與OA辦公文件等通過網絡備份至TS-421。

問題與挑戰：

在上述IT環境上線運行了1年后，問題逐漸暴露并亟需解決。

首先，租用的工作站在性能上逐步顯現出不能滿足設計人員日益復雜的設計運算需求，已經開始影響到設計人員的工作效率。企業當前有兩個設計工種，一為裝配設計人員，負責核心部件和設備總裝的設計工作；二為工藝設計人員，負責簡單部件設計及設計校樣工作。裝配設計人員使用的工作站性能不足情況尤為明顯，原先希望通過以租代買來實現硬件快速升級的期望，也由于新硬件的高昂租金而難以得到足夠的預算支持。

其次，企業并沒有設立一個專門的IT運維崗位，而是由人事部門管理外包IT服務的方式來操作。12臺租用的設計工作站、35臺辦公PC機、2臺Dell服務器、1個NAS系統、辦公網絡，再加上多個軟件平臺的日常運維工作，讓人事部門應接不暇。同時外包人員的代維操作也是設計文檔資料可能外泄的高風險點。

經過對市場上各種IT建設方案的綜合分析比較，企業決定將整個IT環境遷移到云平臺上，設計工作站、辦公PC、后臺服務器都做P2V（物理機到虛擬機）轉換后搬遷到云平臺上以虛機形態運行，建設上最大程度復用現有的IT硬件。

建設實踐：

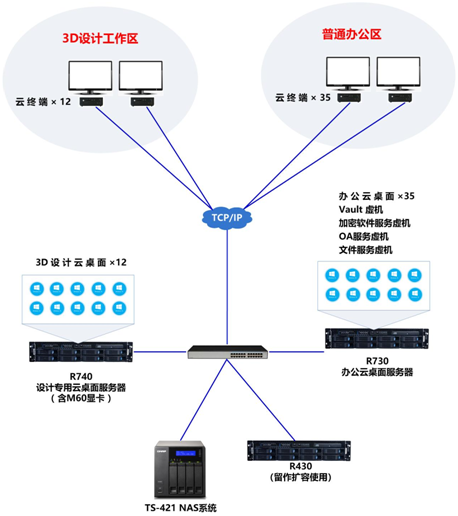

榕力科技的高性價比云平臺建設方案最終入選。云平臺設計規劃上，僅新購1臺Dell R740服務器，并對原來R730服務器進行硬件配置升級，保留原有的R430服務器（留作擴容使用）和NAS系統，利用現有的辦公網絡，來構建云平臺的硬件基礎架構。

（1）新增的1臺R740服務器運行12個3D設計云桌面：4個高配置云桌面和8個中等配置云桌面，分別滿足裝配設計人員和工藝設計人員的工作需求。R740服務器上配備NVIDIA M60顯卡來提供所有云桌面運行所需的GPU資源。M60配置有16G顯存和2顆GPU芯片，每顆GPU芯片上采用獨立的vGPU劃分方案，其中一顆GPU芯片劃分為4個vGPU分配給高配置云桌面組，另一顆劃分為8個vGPU分配中等配置云桌面組。實際運行中這兩種vGPU模式下的圖形計算能力方面完全滿足兩款設計云桌面運行Inventor設計軟件的性能要求。榕力云平臺可根據后續設計工作需求的變活，靈活地調整GPU配置。

（2）升級硬件配置后的R730服務器運行35個辦公云桌面、1個Vault軟件虛機、1個加密服務軟件虛機、1個文件服務虛機和1個OA軟件虛機。

在R730升級硬件配置之前，將原來在R730服務器和R430服務器（運行有Vault軟件、加密服務軟件、OA軟件）上的物理磁盤分區通過Disk2VHD工具轉換成虛擬磁盤鏡像文件并導出，從而實現物理服務器到虛擬服務器的轉換，即P2V轉換。R730服務器完成硬件配置升級后，加入由榕力RLCenter軟件統一管理的云平臺。在R730服務器上創建虛機，并導入之前P2V過程中生成的VHD虛擬磁盤文件，最終完成業務系統從物理服務器到云平臺的遷移。Vault服務、加密服務、OA服務順利地從物理服務器遷移到榕力云平臺上。

（3）云平臺搭建完成后，TS-421 NAS系統繼續作為存儲備份系統是用。榕力為企業定制的虛機磁盤鏡像定時自動備份程序，連同NAS系統自帶的文件目錄備份程序，為企業IT環境提供了系統級和文件級的雙重恢復機制。即使發生重大硬件設備故障，也可以保證企業IT環境的連續運行。

價值收益

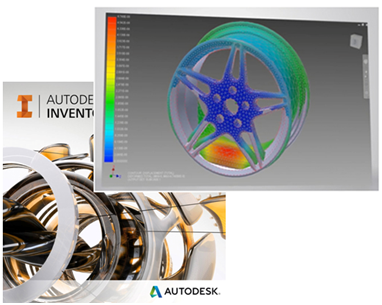

（1）強大的圖形計算引擎保證Inventor專業3D設計軟件的運行效果

榕力云平臺借助NVIDIA GRID GPU，在每位設計人員啟動云桌面后自動分配獨享的GPU內核單元和顯存，為Inventor專業3D設計軟件運行提供相當于專業圖形工作站的強大GPU計算能力的支撐，帶來極致流暢的3D設計桌面體驗；在關閉云桌面后又自動回收GPU資源；并且根據設計運算需求靈活調整GPU資源分配模式，提升設計人員工作效率。

（2）實現IT環境統一、高效運維，降低運維成本

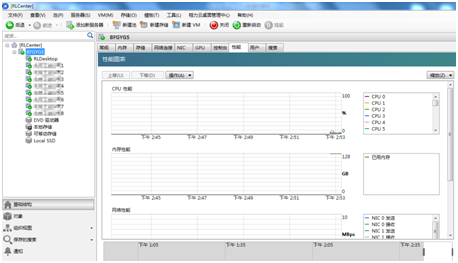

榕力RLCenter云平臺配置中心以圖形界面的方式實現對云桌面平臺的統一管理，包括虛擬機管理、云平臺服務器管理、用戶管理等，讓企業IT運維管理變得輕松高效。云平臺能夠靈活地應對持續擴展的IT需求；在此之前IT硬件的淘汰更新需要支付大額的成本支出，而租用模式也不夠靈活；使用云平臺之后，企業通過調整云桌面和虛擬服務器的虛擬資源配置，就能實現IT硬件資源的最大利用率，IT硬件支出真正做到按需購買。

（3）IT環境安全可靠

在云平臺方案中，設計軟件運行在云服務器上，僅有桌面圖像傳送到設計人員操作的云終端，設計文檔始終駐留在云服務器上，從而保證設計文檔的隔離保護；并可配置云終端U盤類設備的讀寫權限，避免企業設計文檔資料泄露，提升系統安全性。此外，云平臺上實現了虛擬VLAN劃分，設計云桌面、Vault虛擬服務器及加密軟件虛擬服務器，和辦公云桌面、OA虛擬服務器，分屬不同VLAN，實現更安全的網絡隔離。
